Установка свайного фундамента

В зависимости от диаметра одна свая может воспринимать нагрузку порядка 4-8 т. Обязательное условие при монтаже этого типа основания – ввинчивание свай ниже глубины промерзания грунта, поэтому оптимальная длина изделий подбирается с учетом этого уровня на местности, где предполагается строительство здания.
Конструкцией свай предусмотрена возможность их наращивания, поскольку не всегда стандартной длины достаточно для обеспечения необходимого уровня. Особенно актуально это при строительстве домов на склонах, где перепады высоты могут значительно превышать 2,5 м.
Наращивание выполняется путем сварки – 2 сваи стыкуются между собой с предварительным насаживанием отрезка трубы немного большего диаметра, которая впоследствии приваривается к нижней и верхней опоре.
Верхняя часть сваи после заливки бетоном, как правило, перекрывается стальным оголовком или «пяткой» в простонародье, которая тоже приваривается к металлической трубе.

Гарантийный эксплуатационный ресурс свай под фундамент для дома, который предоставляет большинство подрядных организаций, обычно составляет 50 лет. Фактический срок службы может быть гораздо больше – все зависит от условий эксплуатации и характеристик используемого для их защиты антикоррозийного состава.

Традиционно расчетами винтового фундамента занимаются конструкторские бюро при разработке проектно-технической документации на строительство. Но если вы решили самостоятельно рассчитать СВФ, то для этого нужно использовать СП 24.13330.
Несущая способность грунтового слоя на глубине расположения спиральных лопастей после вкручивания – этот показатель нужен для расчета несущей способности сваи.

Число свай – определяется шаг их установки на прямых участках, в местах состыковки стен, на отдельных участках, где будут располагаться специальные конструкции (камины, печи, лестницы, генераторы и др.).

Идеальный способ определения типа грунта – полноценные геологические изыскания. Однако можно это выполнить и проще – путем пробного вкручивания. Это позволяет определить глубину залегания плотного несущего слоя, состав почвы и уровень грунтовых вод.
Но в результате вы получите очень условные данные, поэтому для получения более объективной картины несущей способности грунта применяют поправочный коэффициент 1,6-1,7.

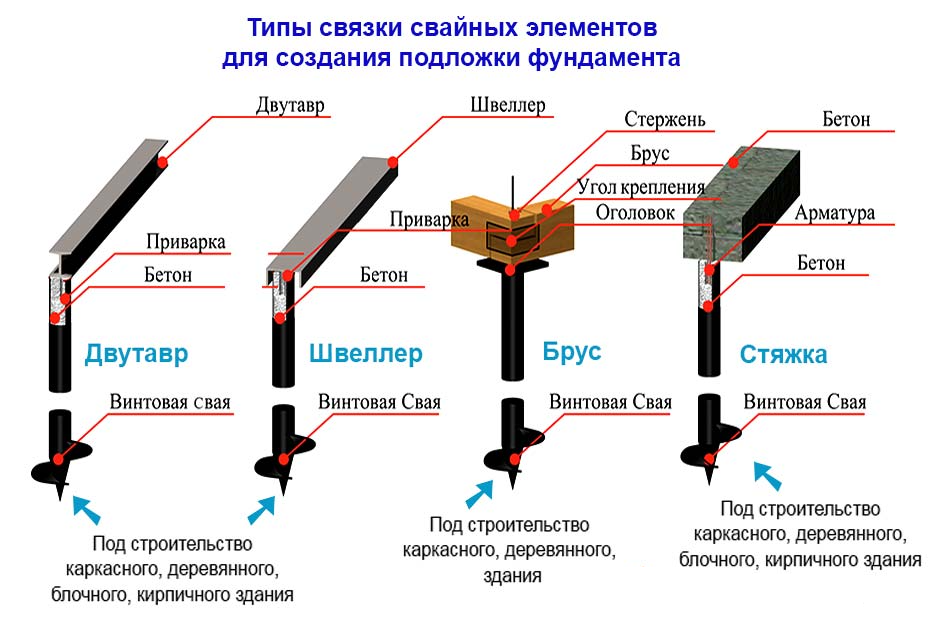

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

Конструкция свайно-винтового фундамента

Срок эксплуатации винтовых свай

Принципы расчета и проектирования свайно-винтового фундамента

К числу основных расчетов относятся:

Примерный план сооружения свайно-винтового основания

Обвязка свай ростверком

Технология обвязки свай разными материалами:

Принципы расчета фундамента
